逆反射色测量系统
型号:GO-HD5

逆反射色测量系统,可用于测量逆反射材料的光度性能,支持的逆反射材料包括:道路标线、反光膜、突起路标、轮廓标、车身反光标识、反射器、回复反射材料以及逆反射标准器等,是公路水运检测单位、质检站、计量机构的首选设备。


产品详情

主要特点

● 与交通运输部公路科学研究院强强联手、共同研发

● 专为交通行业逆反射材料的光度和色度性能测试定制

● 光源寿命高于1000小时

● 高照度光源,确保低逆反射值时测量稳定

● 采用进口定制高精度光纤测色传感器,体积小巧,维护方便,波长准确度超高,色品坐标精度高

● 独立的软件系统,可在任意电脑上安装,可远程操控软件系统

● 内置交安工程测试全部参数和流程,可实现自动化测试

● 可单独编辑入射角和观测角,方便用于科研研究工作

● 入射角度控制采用国际知名品牌的直驱精密转台,转角控制精度±0.01°

● 多点支撑转台、稳定性更高

● 可提供标线板、突起路标、反光膜、轮廓标测试夹具

采用 GB/T 3978 规定的标准 A 光源,整个受照区域的照度的不均匀性小于 5%

● 光探测器前表面至试样表面的距离不小于 15m

● 光探测器是经光谱光效率曲线校正的照度计,安装在光源的正上方,光探测器应能

上下自由移动,以保证观测角从 12′~1°或更大范围的变化

● 把反射器试样或尺寸不小于 150mm×150mm 的反光膜试样安装在一个可转动的样品

架上,当它沿第二轴旋转时,试样能获得入射角β2,当它沿第一轴旋转时,试样能获

得入射角β1。


参考规范

JJF 1796-2020《逆反射标准器校准规范》

GB/T 26377-2010 《逆反射测量仪》

GB/T 16311-202X《道路交通标线质量要求和检测方法》(修订中)

GB/T 24970-2020 《轮廓标》

GBT 24725-2009 《突起路标》

GB/T 18833--2012《道路交通反光膜》

GB/T 24907-2010 道路照明用LED灯性能要求

JT/T690—2022(逆反射体光度性能测试方法)(修订中)

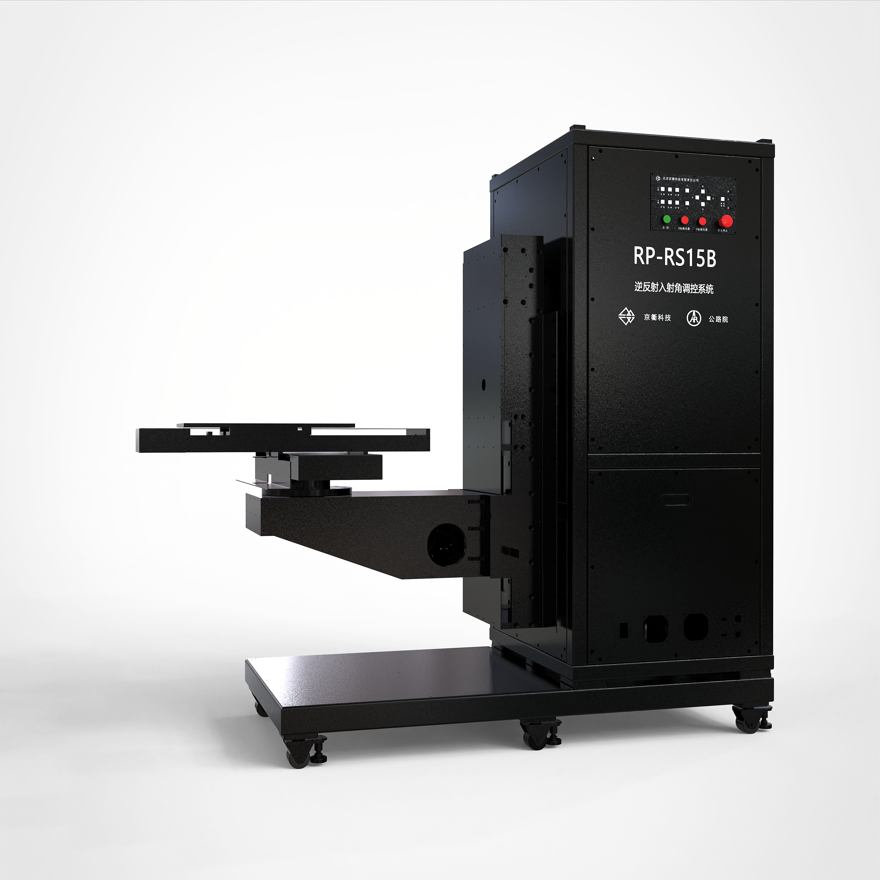

转台参数

转角精度

±0.01°

配备对准器系统

配备双激光精密激光对准器系统

被测灯具绕垂直轴(即 X 轴)水平转动范围

-180º ~ +180º

被测灯具绕水平轴(即 Y 轴)水平转动范围

-120º ~ +120º

转台中心高度

1190mm±30mm

工作平台垂直升降范围

0~380mm

工作平台水平行程范围

X 轴:±150mm;Y 轴:±300mm

最大被测样品尺寸

水平方向 1400mm,垂直方向 700mm

最高转速

40 度/秒


逆反射自动检测台参数

测试距离

100ft

观测角定位

在 100ft 处,能实现 0.2°~2°观测角的精确定位,且连续可调

控制台精度

±0.2mm

光度参数

在 100ft 处,探头在 0.2°-2°连续可调

探头采用长期稳定高精度光学器件

高水平的 V(λ)修正探头

多量程自动切换

测量范围

0.1mcd/lx~ 199900mcd/lx

光度精度

国家一级 2.3 准直 A 光源

光源色温

2856K±50K

光斑尺寸

ф100mm-ф600mm 可调(100 英尺处)

出光口径

≤50mm (<6′)

逆反射色测量:配专用高精度快速光谱辐射计逆反射材料空间颜色参数的测量。

技术参数

配高精度光谱辐射计,评价交通灯具的空间色度不均匀性

色度测量采用进口背照式制冷二维 CCD,CCD 制冷温度

-10℃,稳定度±0.1℃

波长范围

350-1000nm

波长准确度

±0.3nm

杂散光

<0.01%

模数转换器

16 位

光度线性

<0.3%

测量光重复性

应在 0.3%以内

色品坐标准确度

±0.0015(标准色光下),±0.0003(标准 A 光源下)

色品坐

标重复性

±0.00015x,±0.0002y(恒温蓝光 LED)
