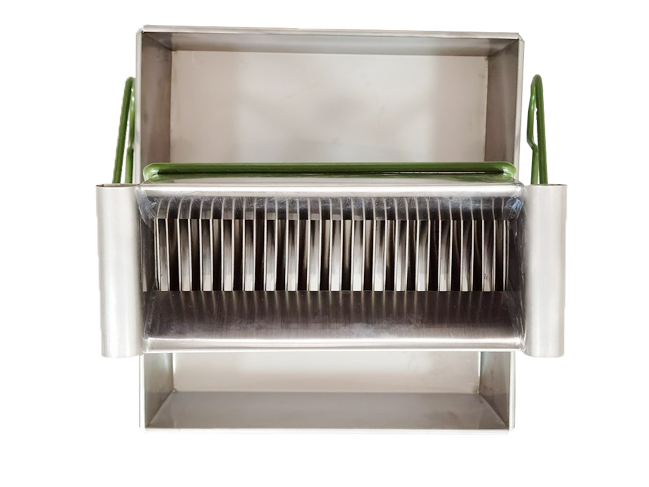

二份器是根据国家标准GB474《煤样的制备方法》中的规定设计的，是缩制试样工作不可缺少的工具。它由密封壳体、格槽、接样器、簸箕等组成。格槽等斜面的坡度不小于60度。主要特点是结构合理，使用方便，具有多点缩分性能，有较强的代表性，可以大大提高制样的效率和质量。适用于煤、矿样或其它不均匀粒状物料的缩分取样。

二分器有全密封型和普通型两种，材质为不锈钢。每套二分器分三种不同规格，分别适用于不同粒度的样品缩分。

介绍

二分器有全密封型和普通型两种，材质为不锈钢。每套二分器分三种不同规格，分别适用于不同粒度的样品缩分。

二分器主要参数

大号：分样粒度≤13 mm，格槽个数16，格槽宽度32.5mm。

中号：分样粒度≤6 mm，格槽个数18，格槽宽度15mm。

小号：分样粒度≤3 mm，格槽个数24，格槽宽度7.5mm。

并配有接样斗、簸箕等。

二分器使用方法

使用前二分器缩分煤样，缩分前不需要混合，入料时，簸箕需向一侧倾斜，在要沿着二分器的长度方向往复摆动，以使煤样比较均匀地通过二分器。缩分后任取一边的煤样。

二分器使用注意事项

(1)二分器格槽宽度应为被缩分煤样标称最大粒度的3倍以上且应等宽、平行。

(2)使用前应清理各格槽至无堵塞。

(3)试样必须呈柱状往复摆动给入二分器，摆幅不超出二分器两端；在二分器格槽上不允许有积物现象；

(4)缩分后任取一边的试样，如是多次缩分，则应两边交替留样。

(5)缩分水分较高试样，入样不要多，同时振动二分器，以免湿试样堵塞格槽。

  随机抽取有代表性的整袋玻璃珠产品。将该袋玻璃珠倒入一容器中，然后再从这个容器倒入另一个容器，如此重复三次，以保证整袋玻璃珠在分选前能涮合均匀。混合均匀的玻璃珠倒入二份分割器（见图1）中重复分割，最后得到约1000g玻璃珠，作为试样。

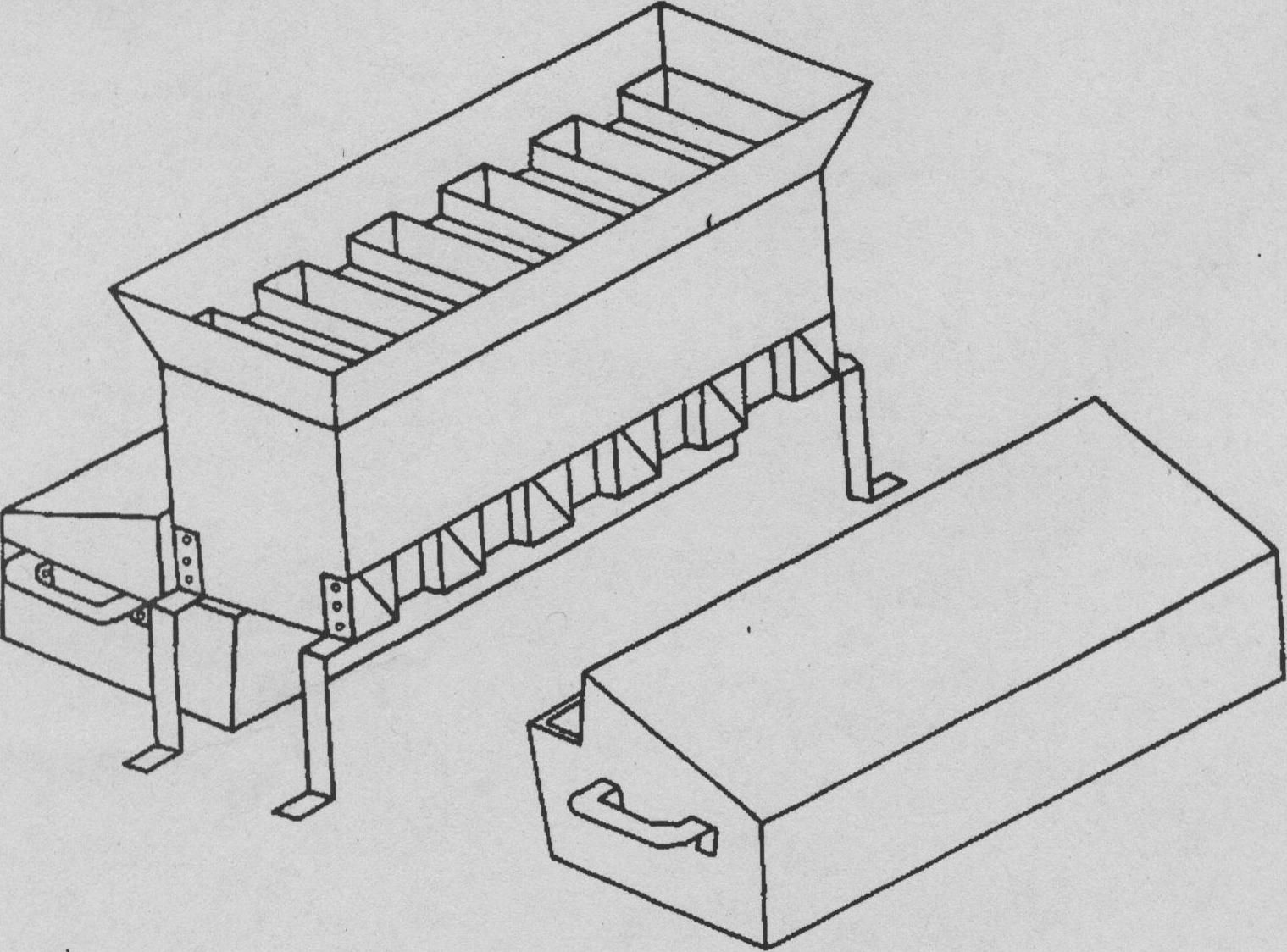

图l 二份分割器结构示意图

6.2测试条件

    一般的测试工作宜在温度23±2℃，相对湿度50%±5%的环境中进行。
